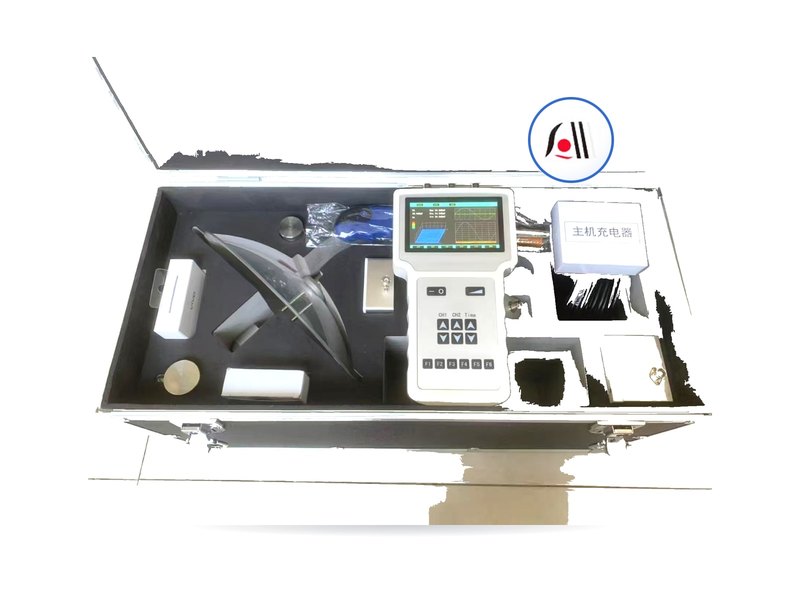

AL103数字局部放电测试仪
立足世界最新科学技术发展，刻意创新开发的局部放电检测系统，专门用于变压器、电机、互感器、电缆、GIS、开关、避雷器等电器设备的局部放电测量。是电器设备制造厂、发供电运行部门、电力建设安装调试部门的必备测试设备。局部放电检测系统其独特的多通道同时测量功能，可方便地完成多台试品的同时，测量或单台试品的多点同时测量。这样使大型变压器放电部位的诊断成为可能，该方法已成功地用于大型变压器的检测及变电站的变压器局部放电在线监测。 别名：数字局放测试仪、局部放电测试仪、局放测试等等。
产品特点
- 测量通道：2/4/6通道测量，独立的信号调理、AD采样、处理、显示，且实现同步采样。
- 测量功能：可检测局部放电幅值、极性、相位、放电起始电压、熄灭电压、次数等相关参数。
- 同步功能：内、外同步任意选择，且具有零标指示和相位分辨功能。
- 显示方式：可选择椭圆、直线、正弦及二维、三维等界面显示局部放电信号，可直观的分析测试过程中信号的频率、相位、幅度以及试验电压之间的相互关系。
- 局部放大：可对单个或某一段放电信号进行波形分析，确定信号的性质。
- 开窗功能：可在任意指定相位开窗（消隐），用于特别显示（或屏蔽）指定相位的信号。
| 测量通道 | 独立2/4/6通道 |
|---|---|
| 检测灵敏度 | 0.5pC |
| 采样精度 | 12位 |
| 采样速率 | 12.5M/s |
| 测量范围 | 0.5pC~1μC |
| 量程线性度误差 | 优于±5% |
| 量程切换 | ／10、×1、×10、×100 |
| 试品电容量范围 | 6pF~250μF |
| 测量频带 | 10kHz~1MHz |
| 程控滤波： | |
| 低端频率 | 20kHz，40kHz，60kHz，80kHz |
| 高端频率 | 100kHz，200kHz，300kHz，400kHz |
执行标准：GB7354
根据用户具体要求，设计相应的产品配置方案。 AL103 Turns on electricity tester Implementation of standards. IEC-270、GB7354 Product characteristic: 1.Adopt the big screen shows a tube, can the clear observation turn on electricity a form; 2.The adoption double's watch head's manifestation turns on electricity quantity and
