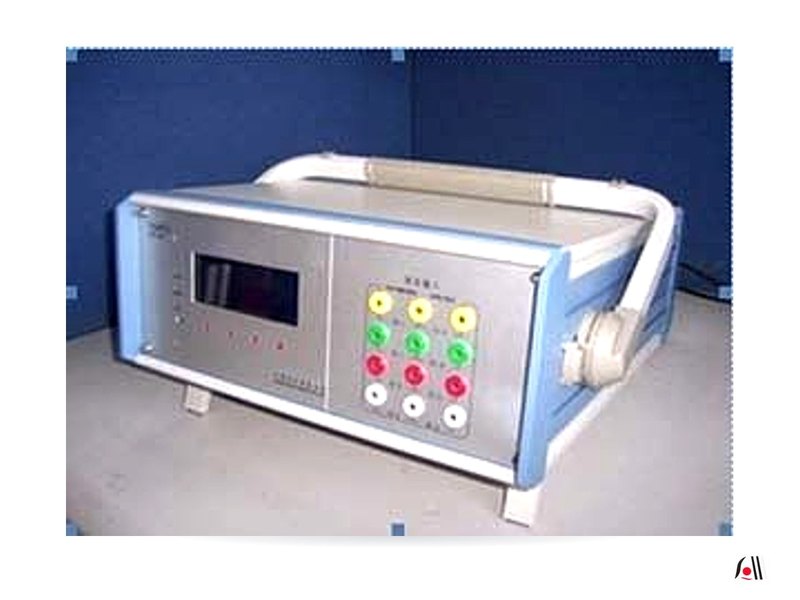

AL404便携式故障录波仪
电力系统故障录波及分析装置，采用嵌入式硬件系统，使用LINUX实时多任务操作系统，性能优异的软硬件系统使AL404具有极高的可靠性与稳定性。 泛地应用于电力系统，记录发电机、变压器、电力输送线路、电站、电厂的瞬态、稳态模拟量与事件量信息，监视电力系统运行，保存试验数据，记录和捕捉故障信息，为研究电网运行方式及评价保护装置的性能提供依据。具有如下试验功能：发电机空载试验、发电机短路试验、发电机灭磁试验、主励磁机空载试验、同期试验、10%阶跃试验、其他自定义的试验。
产品特点
- 高抗干扰性：AL404特殊的光纤隔离技术，使系统具有完善的抗干扰能力。
- 专用DSP：专用数字信号处理器，使AL404成为极具智能的记录系统。
- 高速的PCI总线：PCI总线接口技术解决了数据采集中数据存储的瓶颈。
- 工频信号自动跟踪：采用实时跟踪的电力系统频率，保证了向量和谐波分量计算的真实性。
- 采集单元远距离分布式安装：前端数据采集单元可以远距离不小于1000米，分布式地安装。
| AL404 8/ 168路模拟量、16路开关量 （可扩充至128）便携式 | |
| AL404 16/ 3216路模拟量、32路开关量 （可扩充至128）便携式 | |
| AL404 32/ 6432路模拟量、64路开关量 （可扩充至128）台式 | |
| AL404 48/ 9648路模拟量、96路开关量 （可扩充至192）台式 | |
| AL404 64/12864路模拟量、128路开关量 （可扩充至256）台式 | |
| AL404 80/16080路模拟量、160路开关量 （可扩充至320）台式 | |
| AL404 96/19296路模拟量、192路开关量 （可扩充至384）台式 | |
| 瞬态记录DFR | 10kHz/ 5kHz/ 2.5kHz/ 1.25kHz可选。 |
| 触发式稳态记录TSS | 50Hz。 |
| 连续式稳态记录CSS | 50Hz。 |
| 测量精度 | 0.5%，16位A/D转换器。 |
| 开关量分辩率 | 0.1ms。 |
执行标准：DL/T 684-1999、DL/T849.1-2004、IEC60255-24:2001
根据用户具体要求，设计相应的产品配置方案。 AL404Series portable digital fault recorder and analysis system Implementation of standards. DL/T 684-1999、DL/T849.1-2004、IEC60255-24:2001 Series portable digital fault recorder and analysis system which has been widely applied to power system can record the transient and stead
