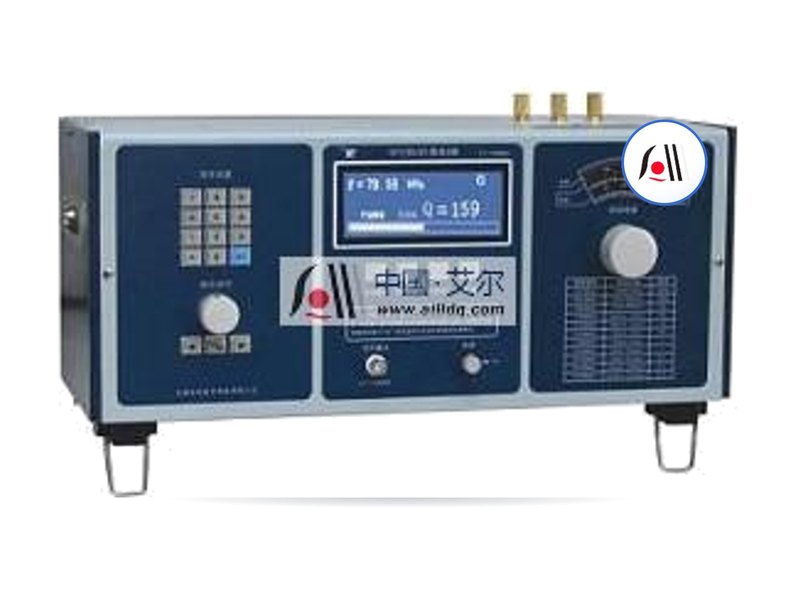

AL616介电常数测试仪
介电常数测试仪，又叫固体材料体积电阻率测试仪、绝缘材料高频介质损耗测试仪，该装置由Q表、测试夹具及电感器组成。能对绝缘材料进行高频介质损耗角正切值(tanδ)和介电常数(ε)的测试。本测试仪中测试夹具是由测微平板电容器组成，平板电容器一般用来夹被测样品，配用Q表作为指示仪器。绝缘材料的损耗角正切值是通过被测样品放进平板电容器和不放进样品的Q值变化和厚度的刻度读数变化通过公式计算得到。同样，由平板电容器的刻度读数变化，通过公式计算得到介电常数。
产品特点
- 自动Q值读取技术，使测Q分辨率至0.1Q ；
- DPLL合成发生1kHz～70MHz,测试信号；
- 低至20nH残余电感，保证高频时直读Q值的误差较小；
- 特制LCD屏菜单式显示多参数：Q值，测试频率，调谐状态等；
- Q值量程自动/手动量程控制；
- 独立1kHz～70MHz信号源输出口，频率准确度±50ppm，稳定度±10ppm。
| 工作频率范围 | 1kHz～70MHz，四位有效数显。 |
|---|---|
| Q值测量范围 | 5～599；四位有效显示，0.1Q分辨率。分100，316，999三档切换。 |
| 有效电感测量范围 | 0.1µH～1.0H。 |
| 电感测量误差 | ±5%±0.02μH |
| 调谐电容特性 | 可调电容范围：40～500 pF。刻度误差：±1% ±1pF。 |
| 表残余电感值 | 约20nH。 |
| Q预置功能 | Q预置范围：5～999均可。被测件达到预置值后有“GO”显示和蜂鸣声提示。不合格件则显示“NO GO”。 |
| 介质损耗装置： | |
| 平板电容器极片尺寸 | Φ38mm和Φ50mm二种 |
| 极片间距可调范围和分辨率 | ≥10mm， ±0.01mm |
| 夹具插头间距 | 25mm±1mm |
| 夹具损耗角正切值 | ≤4×10-4。 |
执行标准：GB/T1409-2006
